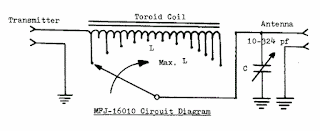

He optado por una red L, igual que el archiconocido MFJ-16010, para acoplar longitudes de hilo aleatorias no resonantes, el MFJ parece que aguanta 200 vatios de power pero el mio soportará picos de 20 wiskies, a ojo. Le he puesto un magnífico condensador de desguace, no los polivaricones de dudosa calidad del chino. Para la inductancia variable he empleado el mismo toroide T-106-2 y el conmutador 12 a 1 original pero el bobinado no es el mismo sino que he optado por efectuar una bobina de 30 vueltas con tomas cada tres vueltas, el valor total des de 15 uH y el mínimo es de 0,5 uH, he conseguido acoplar de 40 a 10 metros sin problema con ROE inferior a 1:1,5, en 80 metros la ROE no baja de 1:1,8 (ver fotos)
 |
| Esquema corregido. |
También he añadido en el panel trasero una toma para conectar la banana del random wire, en el MFJ utilizan conectores SO-239 y el hilo se conecta en el central ya que coincide la medida con la banana y permite cambiar de conector TRX - ANT, ANT - TRX, dependiendo de la baja o alta impedancia del hilo, los hilos cortos muestran una impedancia inferior a 50 ohm, por eso para utilizar este sistema necesitamos invertir el conexionado, curioso, no?
Bueno aquí dejo fotos de la joya, se notan los tapones de pegamento caliente que tuve que poner para cegar la caja y aprovecharla, la pintura negra disimuló un poco la chapuza, pero podía haber quedado peor, hi, hi...
Después de reparar el detector de SWR le he encontrado sitio y lo he instalado. Siempre será útil para usar con equipos sin medidor de ROE, como el Iler-40 por ejemplo.
