He montado un dipolo bibanda para VHF/UHF utilizando materiales que tenía en mi garaje, tubos de aluminio de una vieja ducha de piscina, una caja de un antiguo balun, un trozo de tubo de PVC, etc.
Para ello he utilizado la información contenida en la web de DK7ZB, pero he tenido que adaptar todas las medidas ya que mis tubos eran de un diámetro muy superior, quedando las longitudes de los elementos mas cortas. Este dipolo con elemento parásito para 70 cm, debe montarse delante de un mástil, del lo contrario la impedancia en el punto de alimentación para el elemento de 2 metros será de 72 ohm y no de 50 ohm ya que el mastil actua como reflector, la ganancia en 2 metros es de 2,6 dBd y en 70 cm es de 4,6 dBd, el choke de RF está confeccionado con 6 vueltas de cable RG-58/U sobre tubo PVC de 20 mm de diámetro.
El resultado ha sido magnífico, La ROE conseguida es 1:1 en ambas bandas y el ancho de banda es considerable sobre todo en VHF.
Web de Martin DK7ZB
Este tipo de antena pero monobanda se utiliza comúnmente en instalaciones de radiodifusión en modo FM entre 80 y 110 Mhz aproximadamente, siempre me he preguntado que tipo de protección utilizan los fabricantes de estas antenas para evitar que las descargas electrostáticas causen averías en los equipos, he visto en la Red que un fabricante italiano vende para sus antenas algo que parece una bobina para intercalar entre el ambos polos de la antena, esto descarga las estáticas a masa a través de la malla del coaxial y a tierra de la estación sin afectar al funcionamiento de la antena ya que esa inductancia conduce la corriente eléctrica pero bloquea el paso de la corriente electromagnética.

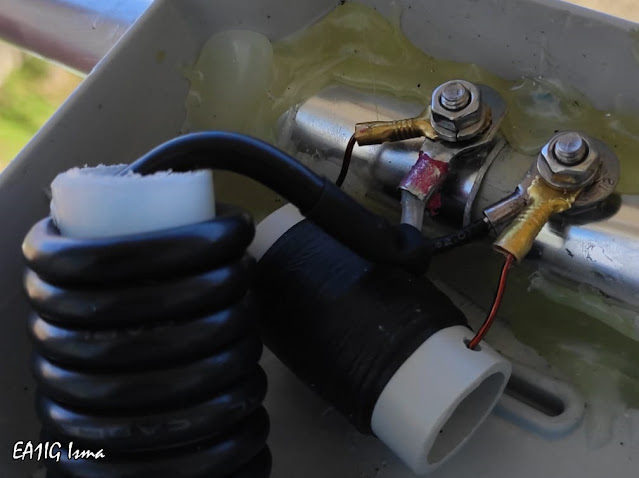

Al habla con mi buen amigo Javier EA1HBX me sugirió una bobina de 20 vueltas sobre forma de 2mm de diámetro. Los poco mas de 5 uH de esta bobina hacen el trabajo, la ROE permanece sin variación en ambas bandas, y ahora ya estoy mas tranquilo cuando hay tormenta.
 |
| Bobinadas sobre ferrita de 0,95 mm |
