Esta vez he fabricado una antena vertical monobanda de 1/4 de onda para 20 metros, también llamada "ground plane", estas antenas tienen un angulo de radiación bajo ideal para DX. En su montaje sencillo, he utilizado un tubo de PVC para fijar un conector SO-239 de chasis y un tornillo de M5 en inox para conectar los radiales del plano de tierra, lo recomendable es colocar en este punto donde se conecta el coaxial, un choke de RF o balun 1:1 de corriente, como la antena es monobanda podemos poner un choke de coaxial enrollado o "air core choke", consistente en un arrollamiento de 10 vueltas sobre forma de PVC de aproximadamente10 cm de diámetro, que funcionará muy bien en 14 Mhz.

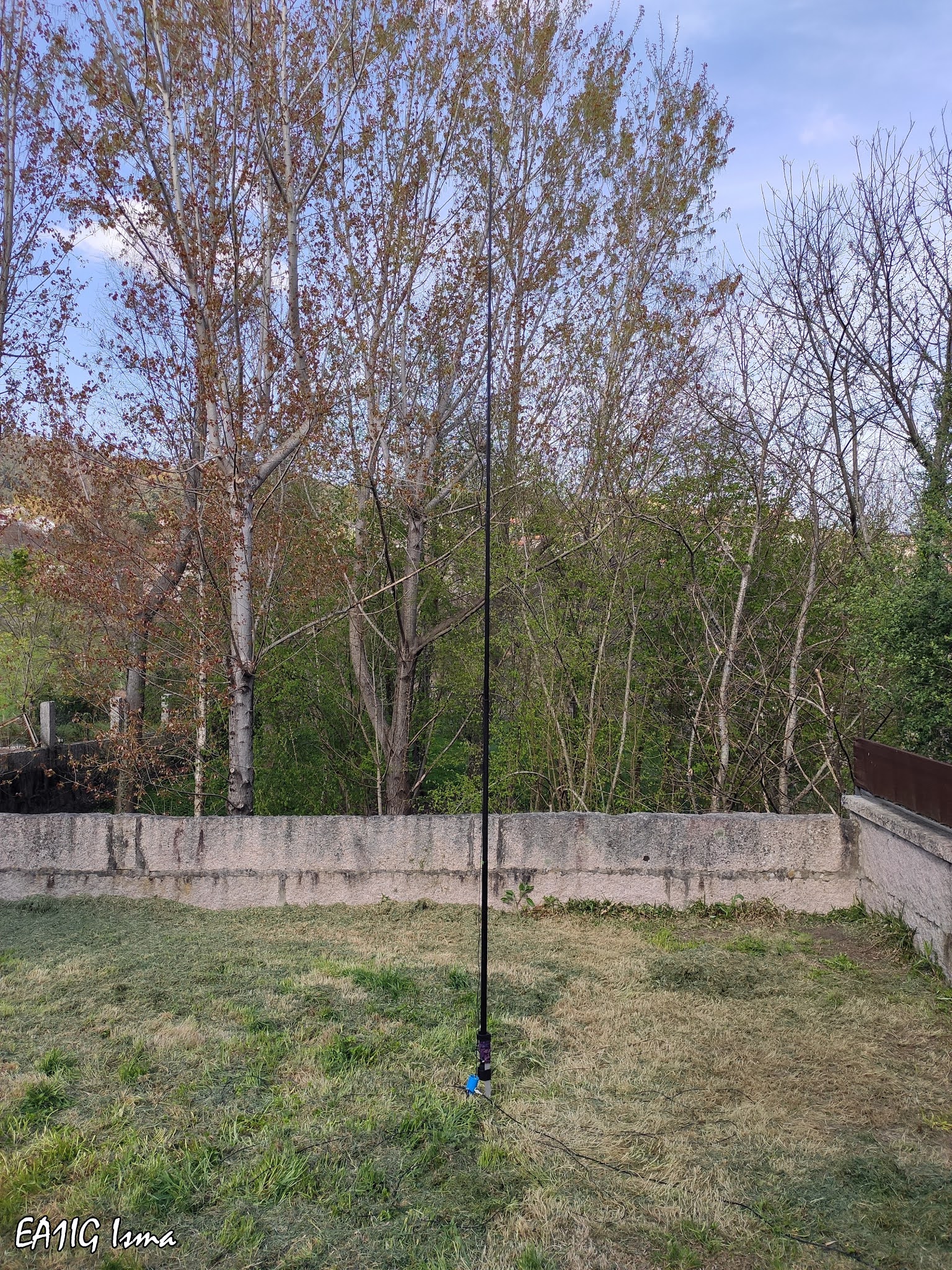

Esta antena está pensada para salir al campo y montarla y desmontarla rápidamente sin tener que sujetar radiales sobre-elevados. La instalación se efectúa sobre el suelo, con una caña de pescar de 5 metros y un soporte para pesca que es una pica de aluminio, muy fácil de clavar en tierra, para sujetar la caña al soporte he empleado un "pulpo" de goma de los empleados en automoción para sujetar objetos en el maletero.
 |
| Prueba con seis radiales de 1/4 de onda. |
 |
| Prueba con 12 radiales de 250mm. |
 |
| Detalle de las conexiones. |
El cable empleado tanto para el elemento radiante como el plano de tierra es cable de cobre multifilar con funda de PVC libre de Halógenos de 1,5mm de sección, aunque podría hacerse con cable mas fino para disminuir el peso del conjunto aunque las medidas del elemento radiante variaría ligeramente.
La contra-antena es la tierra y se mejora su conductividad con un juego de radiales que hacen disminuir las pérdidas ya que en ese punto es donde la impedancia es mas baja y mayores son las corrientes, este juego consiste en 12 radiales de 250mm de longitud ( aunque lo ideal serían 30 radiales, pero para portable se hace poco práctico por razones obvias ) y se colocan tendidos sobre el terreno, van soldados a un terminal de cobre de tres en tres, se sujetan a la base de la antena con un tornillo inoxidable de M5, tal como apunté anteriormente. He efectuado pruebas con seis radiales de 1/4 de onda pero la impedancia era muy baja y la reactancia aunque en valores aceptables era alta, así que las mejores cifras se consiguen con mas radiales y mas cortos en este caso 2,5 m.
Recordad que en este tipo de antena los radiales tendrán que ser sintonizados solo si están sobre-elevados con respecto a tierra y necesitará cuatro para que el lóbulo de radiación sea optimo, aunque con tres estaría aceptable.
El elemento radiante mide 485mm de longitud, aunque recomiendo poner 510mm para ir ajustando, ya que el ajuste va a variar dependiendo del tipo de tierra.
