Antena vertical de media onda alimentada por un extremo para la banda de 20 metros, 14 Mhz, para alta potencia.

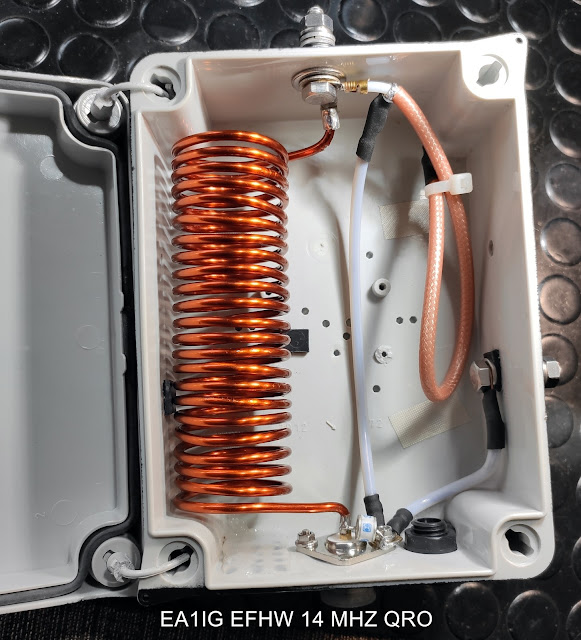

Inductor fabricado con conductor de cobre esmaltado de 3 mm bobinando 23 vueltas de 30 mm de diámetro para obtener una inductancia de 4,5 uH.

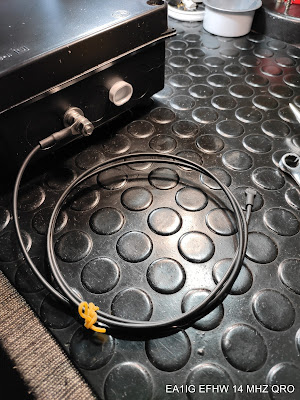

Condensador de 28 pF fabricado con cable coaxial de 50 ohm RG-142.
Frecuencia de resonancia 14.100 Mhz.
Elemento radiante de 10,15 m. de cable multifilar con funda de PVC de 1,5 mm.
Radial de contra-antena de 0,99 m. ( cable de idénticas características que el radiante ).
Para elevar el conjunto he empleado un mástil DX-Wire en un soporte inox sobre zapata de hormigón, instalado en la finca de mi QTH.
 |
| Comprobación de la bobina. |
 |
| Cálculo de la bobina. |
 |
| condensador de RG-142 |
 |
| Ajuste, cortando pedacitos del cable, finalmente se retira la malla unos mm y se sella con funda termo-retráctil con pegamento para evitar arcos voltaicos.. |
 |
| Detalle de contra-antena de 99 cm. |
 |
| Medida a pie de antena. |
 |
| Medida en el cuarto de radio. |
Después de efectuar pruebas con amplificador lineal empleando 500W PEP se observa que se producen retornos de RF, se coloca un choke de RF de 17 vueltas de cable coaxial RG-142 sobre toroide de ferrita FT-240-31 al lado del punto de alimentación de la antena y se suprime el radial de contra-antena conservando la conexión a tierra, se eliminan totalmente los retornos de corriente I3 por la cara externa de la malla del coaxial y no varía la curva de ROE, concluyendo que esta es la mejor combinación, doy por terminada la instalación.
Aquí podéis ver un vídeo probando la antena.
A continuación mi versión para 28 MHz, efectuada con los mismos materiales, aquí la bobina tiene una inductancia de 2,2 uH y el condensador 13,4 pF, para resonar en 28.450 MHz.
El elemento radiante es de 5,10m y la contra-antena de 0,495 m.
