Antena vertical Portable para HF

Estaba buscando una antena vertical económica para utilizar tanto en móvil parado como en portable, fácil de transportar y de despliegue rápido, después de buscar información decidí montar un látigo telescópico de acero con carga inductiva en la base siguiendo las recomendaciones de Máximo EA1DDO, en su canal de vídeo podéis ver todos los detalles del montaje en móvil parado y cómo adquirir los materiales.

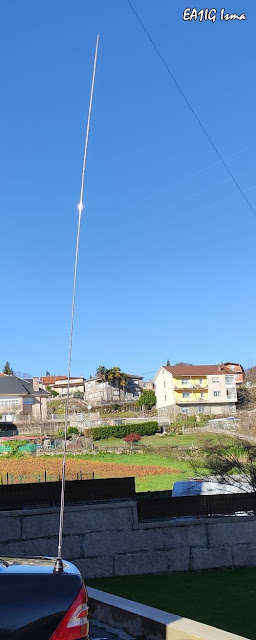

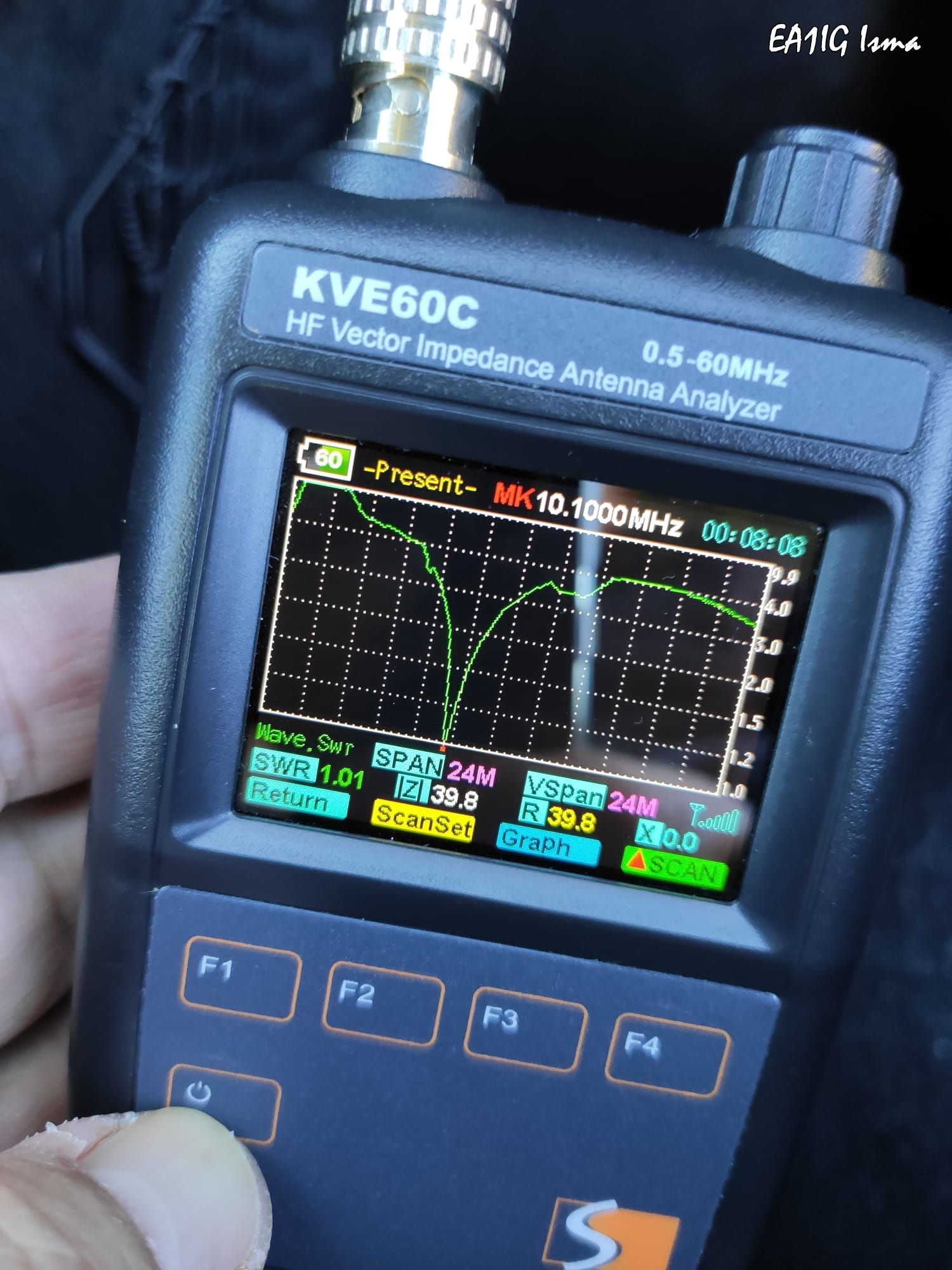

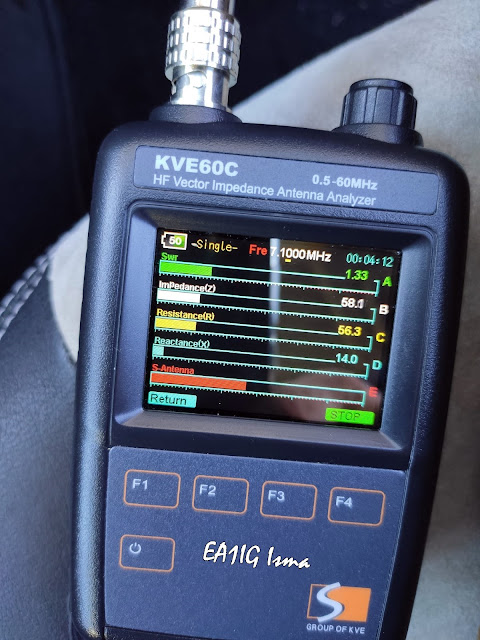

Aquí os dejo fotos de como ha quedado la mía.

Estoy preparando un soporte para poder utilizarla en portable con una contra-antena hecha con radiales de cable de cobre sobre el terreno. Próximamente actualizaré esta entrada con detalles del montaje y funcionamiento.

73

El paso de rosca de la antena y la bobina es de M10 y el adaptador a conector UHF SO-239 es de 3/8 de pulgada, por ello he tenido que comprar un adaptador.

Añadiendo la bobina cubre las bandas de 60, 40 y 30 metros.

Sin bobina cubriremos de 20 a 6 metros modificando la longitud del látigo telescópico. El soporte es de la marca Sirio y el adaptador también.

Ya tengo preparado el soporte y los radiales para poder usar la antena en portable, he utilizado un disipador de aluminio de un antiguo transceptor de VHF para desguace, la pica es de unos 40 cm en aluminio macizo y se le ha hecho una rosca M12 igual que al soporte además lleva dos tuercas de refuerzo. La contra-antena se ha hecho con 8 radiales de 5,10 m de longitud es cable de cobre multifilar de 1 mm con funda PVC. Se han modificado los pasos de rosca de ambos adaptadores SO-239 a 3/8 de pulgada a M10 ( así prescindiré del adaptador 3/8 de pulgada a M10 ).

 A continuación podéis ver las fotos, próximamente la prueba de campo.

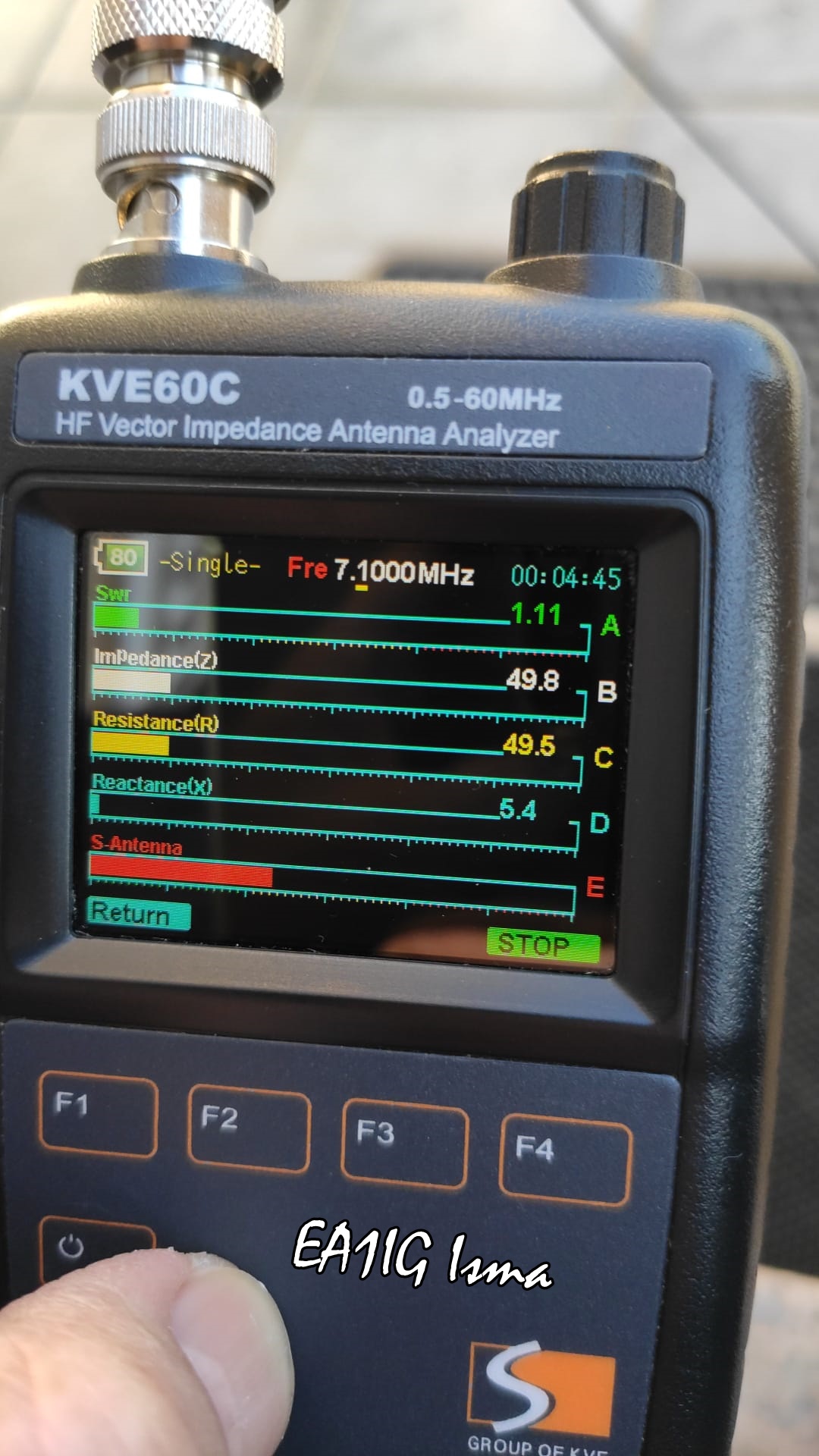

La prueba de campo, ja, ja...la he pinchado en el jardín, va genial, la impedancia se puede mejorar con algún radial mas, pero me doy por satisfecho.
